僕等の世代が接してるバイクの多気筒エンジンはホンダ製ミドルフォアに代表される4軸と、MVやZ1に代表される3軸があるね。

716a8873
4軸はクランクシャフト→プライマリーシャフト→メインシャフト→カウンターシャフトの順に駆動される。(画像はpekeさんのブログから拝借。)
正回転クランクとプライマリーシャフトはチェーン駆動で互いに正回転。
プライマリーシャフトからはギヤ駆動でメインシャフトは逆回転。
メインシャフトからカウンターシャフトはギヤ駆動で正回転になり、カウンターシャフト同軸にあるドライブスプロケットは正回転になる。


z1a

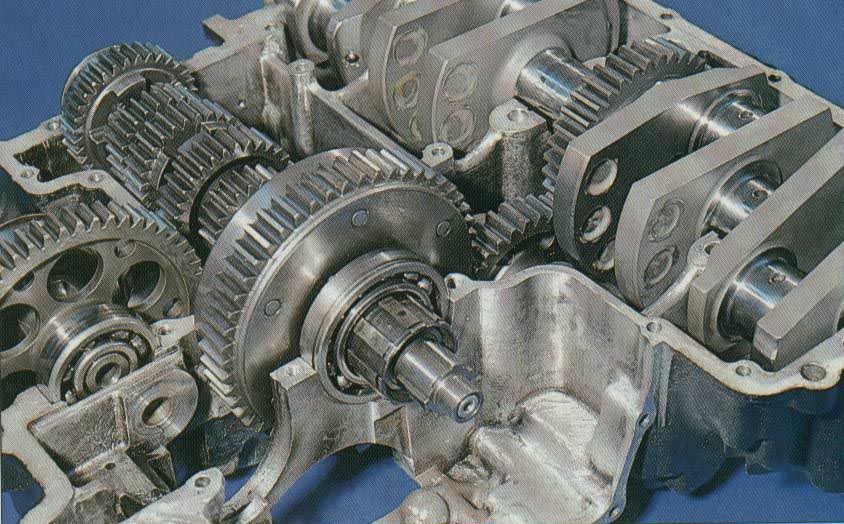

カワサキZ1はシンプルな3軸構成。
クランクから順に正転→逆転→正転。
これ以上シンプルに出来ない、究極形。
ホンダは長い事多気筒エンジンに三軸を用いるのを拒んできたが、何故だろう。
(画像はネットで拝借)


9soku
RC116Eは9速ミッションに目が行きがちだが、シンプルな3軸構成だ。


rc166-2

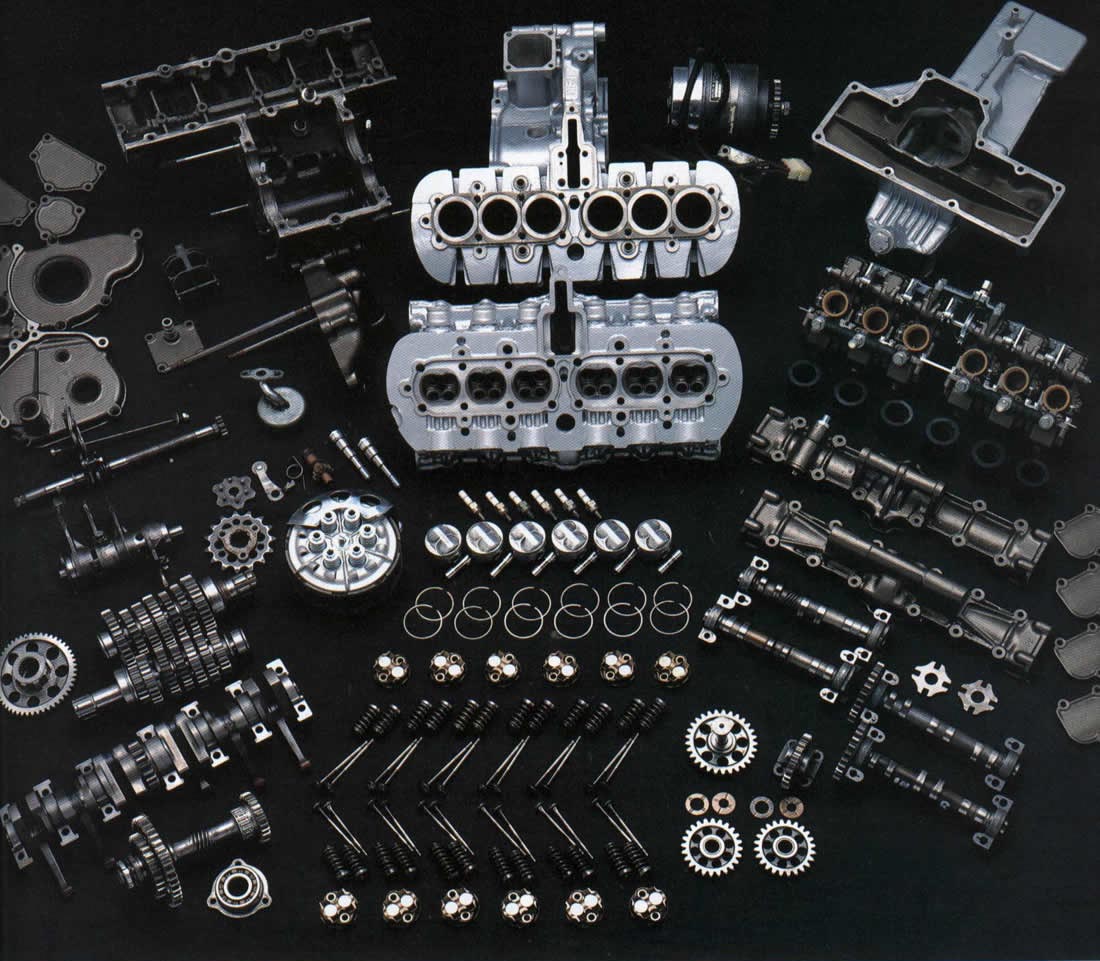

RC165E型エンジン。
左下に見えるのはプライマリーシャフトで、4軸構成。
これだとエンジンを通常とは逆回転にせぬとならぬ。
WGPで2ストローク華やかりし頃、ウイリー防止のために1軸増やしてでもクランクシャフトを逆転にしたエンジンもあったが、コイツはその事情とは違うよねぇ。
なぜホンダは多気筒エンジンにプライマリーシャフトを使いたがるんだろう。


1a
2

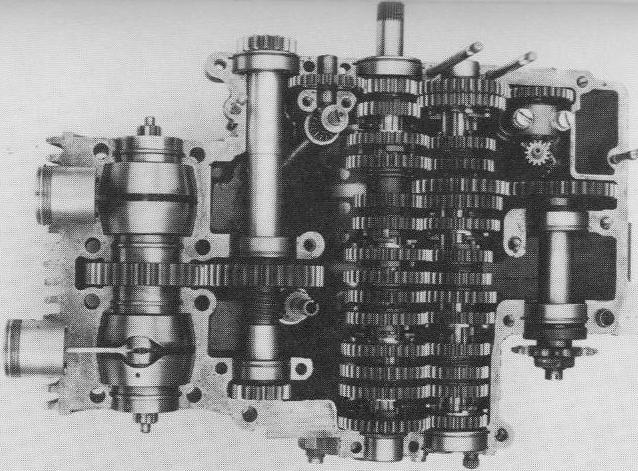

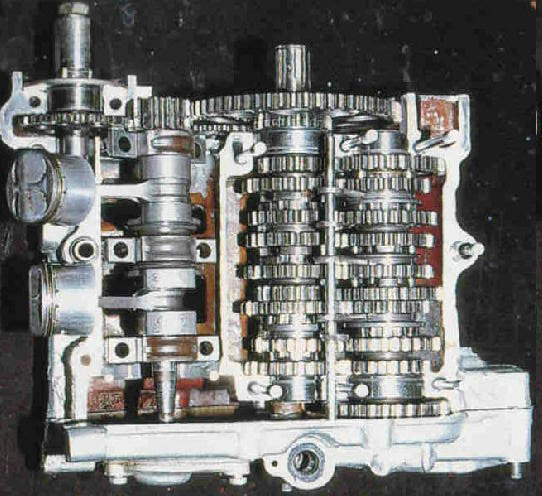

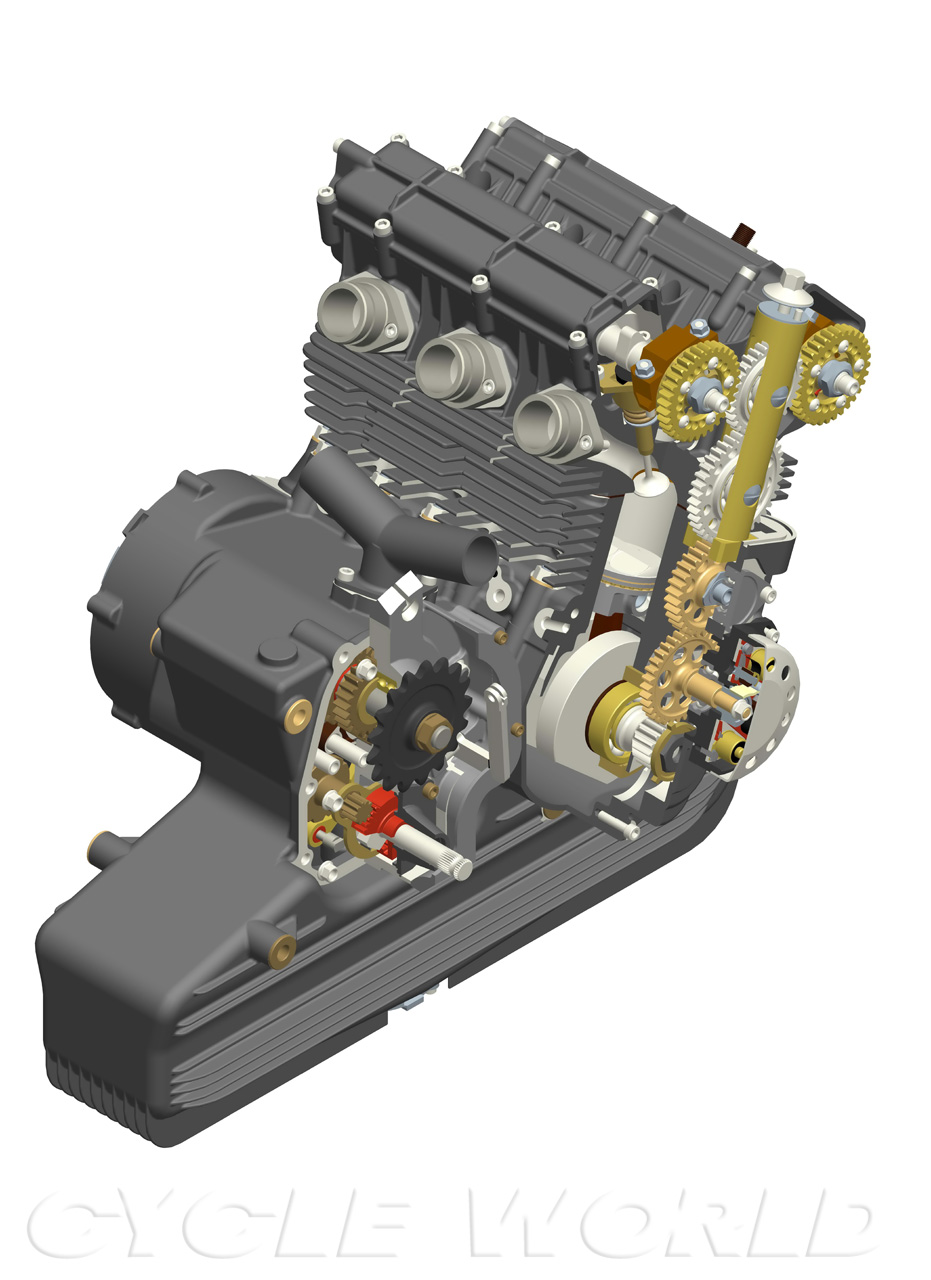

こちらはホンダRCのライバル、MVアグスタのレーシングエンジン。
三軸がクランクケース分割面、同一面に無い構成とカセット式ミッションは近年になり日本メーカーがこぞって採用したが、MVは遥か昔からモノにしてるんだよね。
カワサキがお手本にしたのがMVだと個人的に思っている。


11
13

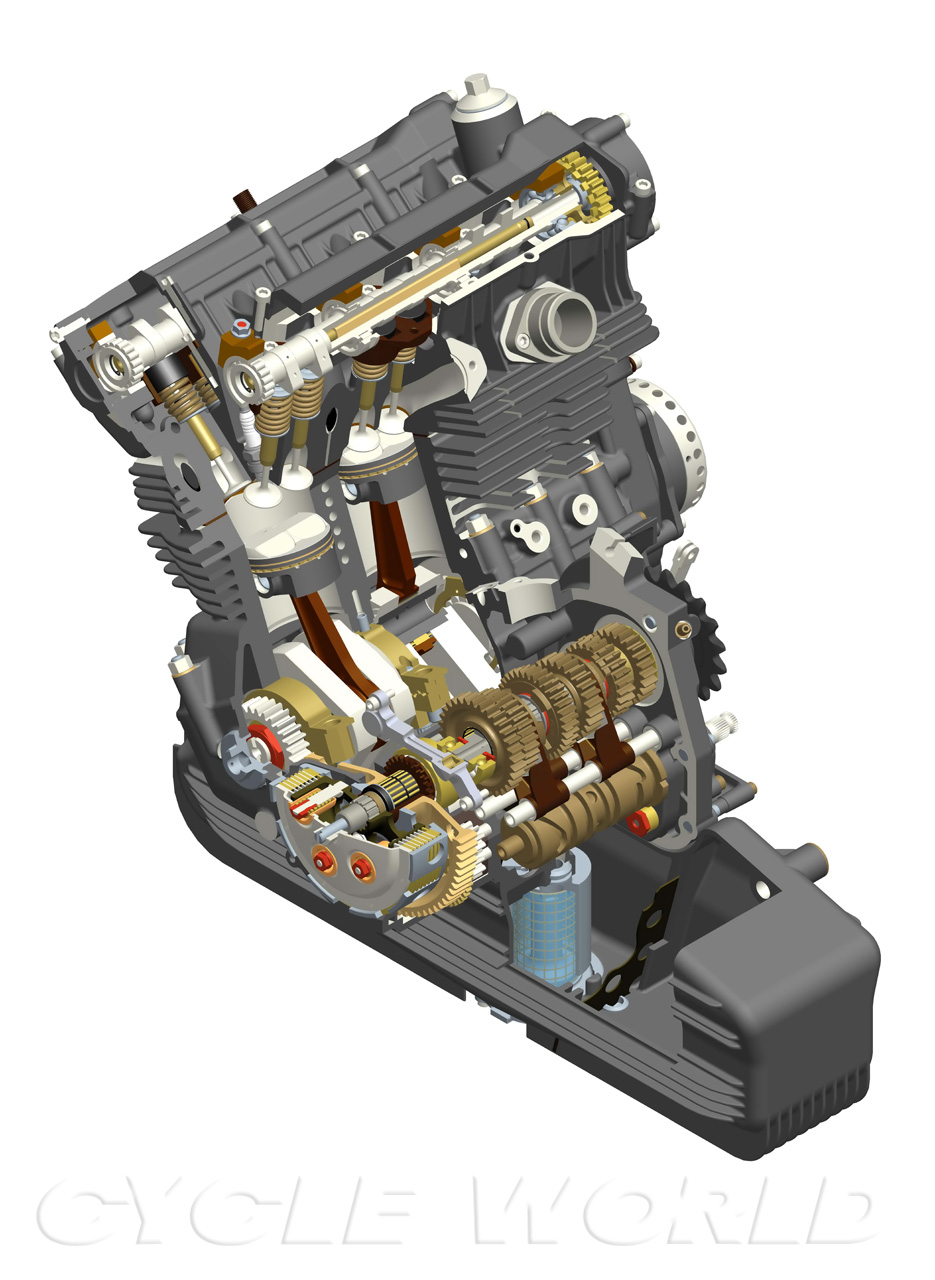

パッケージが究極的にコンパクトになった分、エンジン内部空間が減り、ポンピングロスも増える。
オイルパンが異様に大きいのは空気室としてポンピングロスを低減してるから。


cbx1

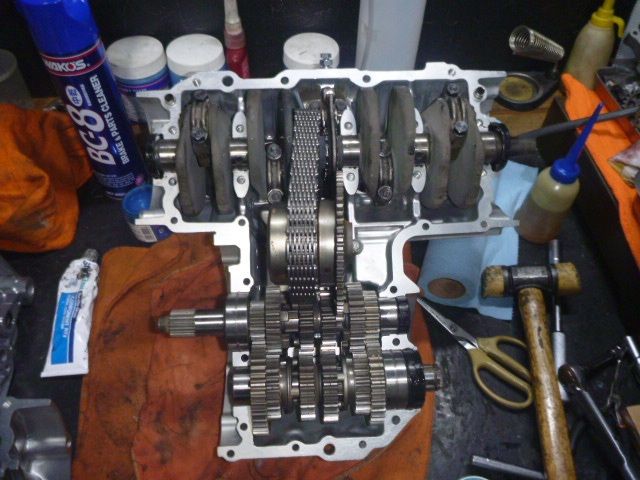

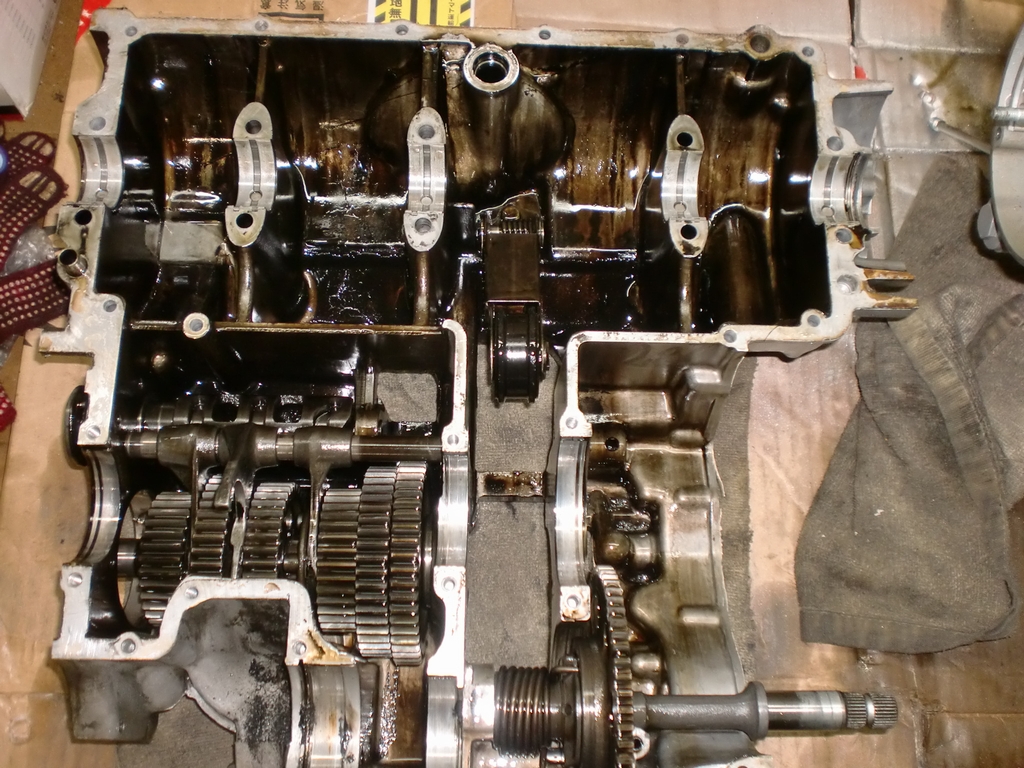

逆転エンジンというと、CBX400Fのエンジンもそうで、こちらは3軸構成。
クランク逆転~メインシャフト逆転~カウンターシャフト正転。
チェーンを使いたがるホンダらしいと言えばらしいのかな。
次世代水冷CBR400Rになり、やっとギヤ駆動3軸構成になるんだね。


7501
7502

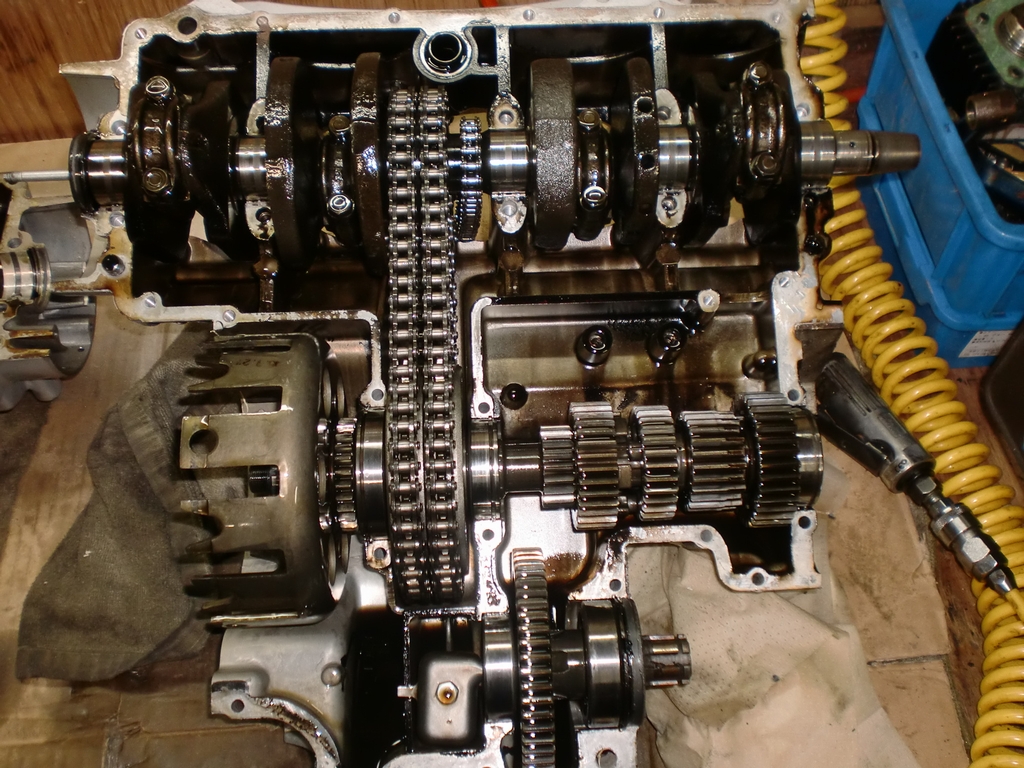

CB750は4軸なんだが、その機構は変わってる。
クランク正転→チェーン駆動でメインシャフト正転→ギヤ駆動でカウンターシャフト逆転→ギヤ駆動でファイナルドリブンシャフト正転。
プライマリードリブンスプロケ/ダンパーが幅を利かせてるので、全てのミッションギヤがエンジンセンターよりも左側へ追いやられてる。
せめてACGを右側へ持ってくれば重量バランスが良くなるのに、スマートさに欠けるよねぇ。


RCB-4
CB750の派生型と言えるのがRCB480E。
画像にはカウンターシャフトが写っていないのでアレだが、プライマリーシャフトが追加されてるので、1軸増えて5軸。
正転→逆転→正転→逆転→正転。
ミッションギヤは相変わらずセンターより左にオフセット。
ナナハンのカッタルイ所を払しょくし切れておらず、スマートさでZ1に負けてるよなぁ。
モテギで生音を聴いたが、プライマリーがスパーギヤ駆動だから、Z1みたいにヒュルヒュル音がする。


14soku
スズキRP68に至っては6軸地獄のエンジニヤリング。
14速ミッションに目が行きがちだが、実際には写っていない三気筒目のクランクシャフトがあるんだ。
プライマリーシャフトを兼ねた2軸目は上に乗っかる3気筒目のクランクシャフトと連結。
クランクを逆転させればファイナルシャフトを省けるんだが、幅広いミッションのせいでチェーンラインが外へ出過ぎてしまう。
エンジンよりもミッションが大きい、究極の地獄のエンジニヤリング。


cb721
matoraのコピー

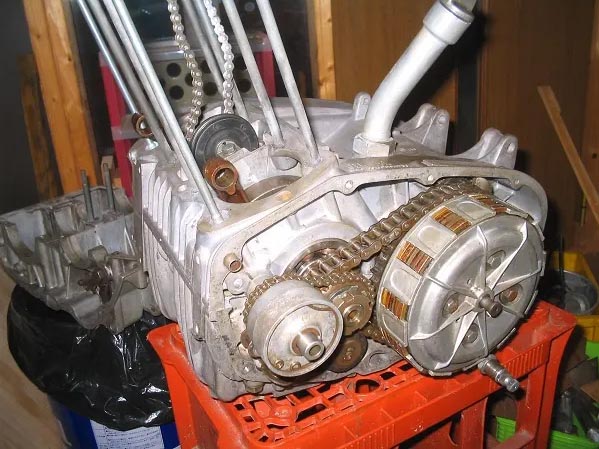

僕的に最も変わってると思うのがCB72エンジン。
クランクシャフト→メインシャフトはチェーン駆動で正回転。
カウンターシャフトはギヤ駆動で逆回転。
そこから再びメインシャフトへギヤ駆動され、同軸上!!のドライブスプロケットが正回転!
いやはや、天邪鬼にも程がある(ワハハー)

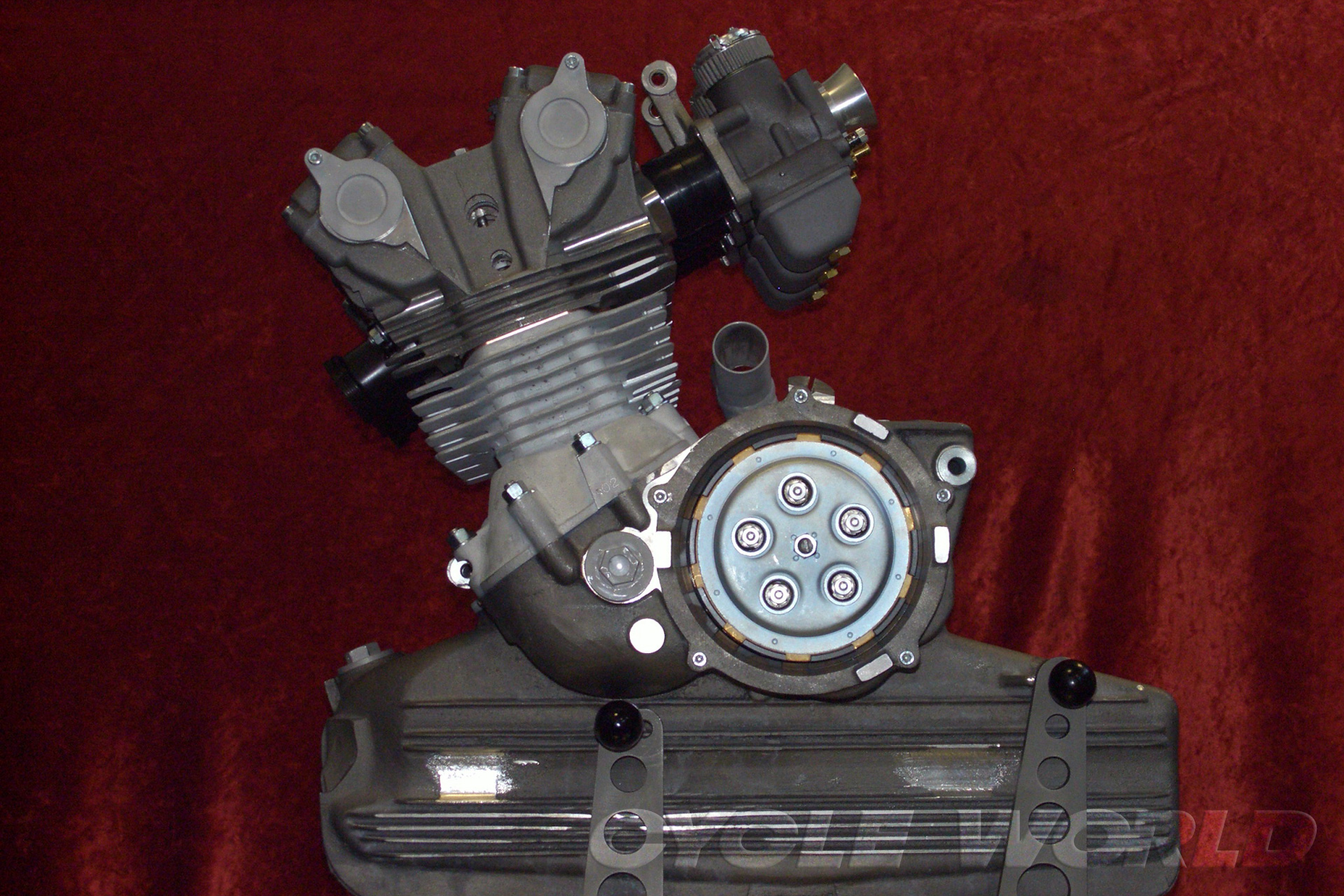

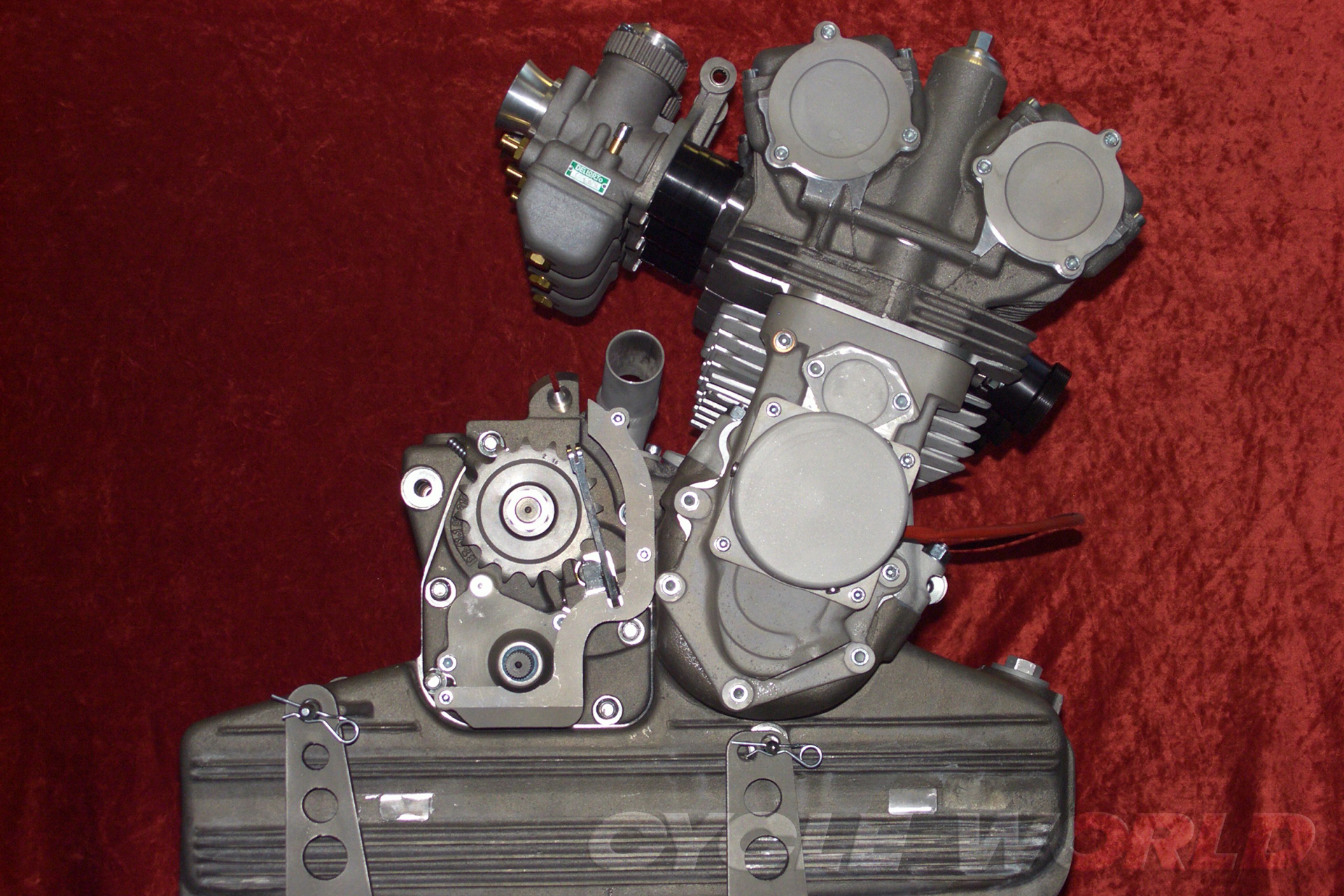

hd2

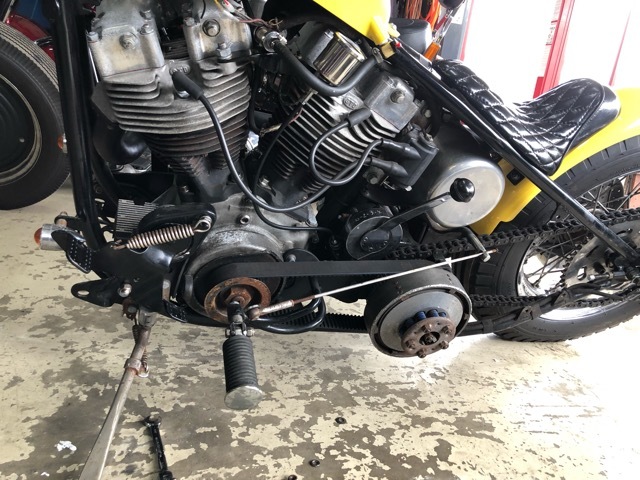

なんて思ってたら、ハーレイデイビソンも同様の構成だった。
なんならクラッチとスプロケが同じサイドにある。
大昔のミッション別体式エンジンに良くある方式だが、今以て採用するのはハーレーのみ。
遥か戦前の昔から現在までこのスタイルを貫いてる凄い機構だが、スマートで無いよなぁ。


つーことで、偏見的目で見る変わったエンジン達でした。
画像を無断借用してますので、問題あれば削除いたします。



ホンダF1・エキゾーストの謎

60度V12気筒エンジンの点火順序はほぼ1・2・9・10・5・6・11・12・3・4・7・8(らしいよ)

matora1
画像は僕の好きなマトラF1の60度V12。
片バンクを切り離して直列6気筒とみなし、1・2・3・4・5・6番と呼ぶと仮定すると・・・・
直列6気筒の点火順序1・5・3・6・2・4と同じ120度等間隔爆発になっている。
1・2・3番と4・5・6番がそれぞれ3into1で集合する方式は双方の3into1が交互に等間隔で排気している事になる。
排気音はち密で滑らかだ。


ra271
RA272
初期のRA271とRA272(1.5L横置き60度V12)はエキパイの取り回しが単純なので分かり易く、1・2・3番と4・5・6番がそれぞれ3into1で集合する方式
排気音は滑らかに聞こえる。


ra273
次年のRA273(3L60度V12)は悪夢のような配管で、何番がどこへ集合してるのか判別不能(ワハハー)。
1・2・3番と4・5・6番でない事だけは確かな様だ。


ra300
次年のRA300(3L60度V12)はRA273と基本設計を同じくするらしいが、やはり判別不能。
これの排気音をモテギに於て生で聞いた事があるが、排気が干渉した様な、かすれた排気音だった。



FB_IMG_1685008609339
事の発端は1968年のRA301(3L60度V12)の写真を見るに付け、違和感を覚えた事。
先日やっと配管が分かる写真をみっけた。
前方から1・2・3・4・5・6番とすると、エキパイは6・2・3が集合している様に見える。
とすると、もう一方は1・4・5という事になる。

点火順序が一般的な1・5・3・6・2・4だとすると、6・2が120度で連続し、次の三番が点火するまでには480度後になる。
こんなアンバランスがあって良いの?
誠に以って不思議なエキパイである。
設計者に是非モンでこの辺の事を聞いてみたいねぇ。
これの排気音も生で聞いたが、RA300程では無いにしろ、やはりかすれ気味の音だった。

あ!ヒョトシテクランクの120度位相がアブノーマルな並びなのか?
アブノーマルが好きなホンダでも、そこまで天邪鬼はせんよなぁ・・・・(ワハハー)



Honda_RA121E_engine_Honda_Collection_Hall
1991年マクラーレン・MP4/6に搭載されたRA121E(3L60度V12)はオーソドックスに1・2・3と4・5・6がそれぞれ集合してるね。
コイツもモテギで生音を聞いたが、完全に滑らかな連続音で、素晴らしい音色だった。

話はころっと変わるが、ポルシェ917は180度V12だが、片側バンクは等間隔爆発でも左右合わせた時に、不等間隔になるんだろうか、排気音はお世辞にも良いとは言えず、やはりかすれてる。

てなわけで、妙な所が気になってしまうアチキなんでありました。
